L&KTRO 1 - Les portes logiques
Exercice 1 : Compléter les tables de vérité suivantes.
Table de vérité de la porte logique OU.
| Entrée A | Entrée B | Sortie |
|---|---|---|
| 0 | 0 | |
| 1 | 0 | |
| 0 | 1 | |
| 1 | 1 |
Table de vérité de la porte logique ET.
| Entrée A | Entrée B | Sortie |
|---|---|---|
| 0 | 0 | |
| 1 | 0 | |
| 0 | 1 | |
| 1 | 1 |
Exercice 2 : Associez à chaque table de vérité la porte logique correspondante.
| Entrée A | Entrée B | Sortie |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
| Entrée A | Entrée B | Sortie |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
| Entrée A | Entrée B | Sortie |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 0 |

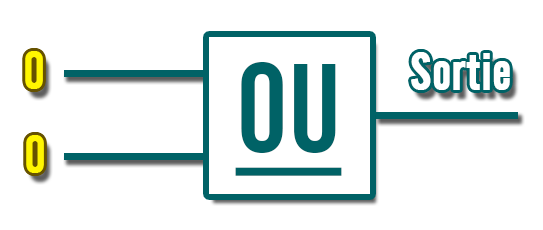

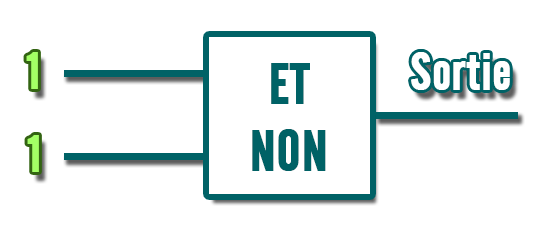

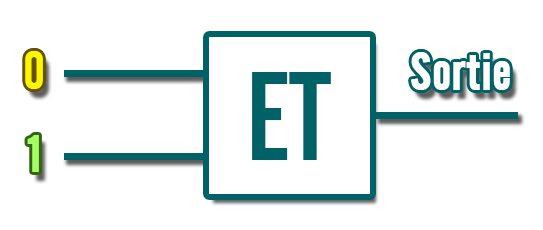

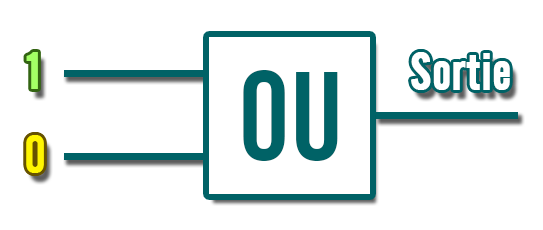

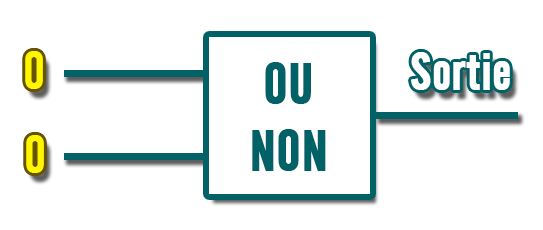

Exercice 3 : Quelle sera la valeur en sortie de chacune des configurations suivantes ?
